כיצד בדיקת מעקב אחר גלגלים מעריכה את עמידות בפני חריצים?

בדיקת מעקב אחר גלגלים מעריכה את ההתנגדות לחריצים של תערובות אספלט על ידי החלת גלגל עמוס שוב ושוב על דגימה בטמפרטורה מבוקרת ומדידת העיוות הקבוע שנוצר. עומק השבל הנמדד ועקומת העיוות עוזרים למהנדסים להשוות בין תערובות, לזהות חולשות בתכנון התערובות ולהעריך את התאמתן לתנאי תנועה תובעניים, אך לתוצאות יש משמעות רק כאשר הכנת הדגימה ותנאי הבדיקה נשלטים כראוי.

מאמר זה מסביר כיצד פועלות בדיקות מעקב אחר גלגלים, כיצד המהנדסים מפרשים את עומק החריץ ושיעורי העיוות, וכיצד להשתמש בתוצאות הבדיקה בתכנון תערובת אספלט ובבקרת איכות. זה גם משווה גישות בדיקה נפוצות ומספק המלצות מעשיות להשגת תוצאות אמינות וניתנות להשוואה.

מה מודדת בדיקת מעקב אחר גלגלים בתערובות אספלט?

בדיקת מעקב אחר גלגלים מעריכה כיצד תערובת אספלט מגיבה לטעינת גלגלים חוזרת ונשנית בתנאי טמפרטורה וטעינה מוגדרים. במקום למדוד רק את חוזק החומר ברגע אחד, הבדיקה בוחנת כיצד מצטבר עיוות קבוע כשהגלגל עובר שוב ושוב על הדגימה.

ההבחנה הזו חשובה מכיוון שאספלט הוא חומר רגיש לטמפרטורה ויסקו אלסטי. תחת עומס מתמשך או חוזר, חלק מהדפורמציה שלו עשוי להתאושש לאחר הסרת העומס, בעוד שחלק אחר נשאר כמתח קבוע. כאשר מצטבר עומס קבוע בנתיבי הגלגלים של המדרכה, הוא תורם לחריצים. תערובת שמתפקדת כראוי בטמפרטורות מתונות עשויה להפוך לרגישה יותר לעיוותים כאשר טמפרטורות המדרכה עולות.

כיצד טעינת גלגלים חוזרת מדמה דפורמציה של המדרכה

במנגנון מעקב אחר גלגלים, דגימת אספלט מונחת במחזיק ונחשפת למעברים חוזרים ונשנים של גלגל טעון. טמפרטורת הבדיקה, עומס הגלגל, דפוס התנועה והליך המדידה מוגדרים על ידי השיטה שנבחרה. חיישן תזוזה או מערכת מדידה מקבילה מתעדת את התפתחות התלם עם התקדמות הבדיקה.

הנתונים המתקבלים מראים באיזו מהירות הדגימה מתעוותת והאם קצב העיוות נשאר יציב יחסית או עולה ככל שהטעינה נמשכת. תצפיות אלו עוזרות למהנדסים להעריך את עמידות התערובת לעיוות קבוע בתנאי המעבדה שנבחרו.

בדיקת מעקב אחר גלגלים אינה משחזרת כל תכונה של תעבורה אמיתית. התנהגות המדרכה בפועל תלויה גם במהירות הרכב, לחץ הצמיגים, עומסי הסרנים, כוחות הבלימה והפנייה, עובי השכבה, ניקוז ותמיכה מהמדרכה הבסיסית. לכן, הבדיקה מובן בצורה הטובה ביותר כהערכת ביצועים מבוקרת במקום חיזוי ישיר של חיי השירות המדויקים של הכביש.

מדוע חשובות הטמפרטורה והכנת הדגימה

טמפרטורה היא אחד המשתנים המשפיעים ביותר על התנגדות לחריצים. בטמפרטורות גבוהות יותר, קלסר האספלט בדרך כלל הופך פחות נוקשה, והתערובת עלולה לצבור עיוות קבוע מהר יותר. לא ניתן להשוות אוטומטית בדיקה שנערכת בטמפרטורה אחת לבדיקה שנערכת בטמפרטורה אחרת.

הכנת הדגימה חשובה לא פחות. תכולת חלל האוויר, הכיוון המצטבר, שיטת הדחיסה, עובי הדגימה ומצב פני השטח יכולים להשפיע על עומק החריץ הנמדד. אם לשתי דגימות צפיפות שונה באופן מהותי, התוצאות שלהן עשויות לשקף הבדלים בהכנה כמו גם הבדלים בעיצוב התערובת.

מנגנון מעקב הגלגלים מפעיל עומס חוזר בתנאים מבוקרים ומתעד התפתחות של עיוות קבוע. הכנת דגימה עקבית ובקרת טמפרטורה חיוניים להשוואות משמעותיות.

כיצד נמדדות ומתפרשות תוצאות בדיקת מעקב אחר גלגלים?

יש לפרש את תוצאות מעקב הגלגלים כהיסטוריית עיוותים ולא כמספר מעבר או נכשל יחיד. עומק החריץ הנמדד מתאר את העיוות המצטבר בשלב מסוים, בעוד שצורת עקומת העיוות חושפת כיצד הדגימה מגיבה ככל שהטעינה נמשכת.

הבנת עומק השחלה ועקומות דפורמציה

עומק השחלה הוא השקע הנמדד שנוצר על ידי העמסת גלגלים חוזרת. מהנדסים עשויים להשוות את עומק החריץ הסופי לאחר מספר מוגדר של מעברים או משך בדיקה מוגדר, בהתאם לשיטה הרלוונטית. עומק חריץ קטן יותר בתנאי בדיקה מקבילים מעיד בדרך כלל על עמידות טובה יותר בפני דפורמציה.

עם זאת, הערך הסופי אינו מספר את כל הסיפור. שתי תערובות יכולות להגיע לעומקי חרב סופיים דומים תוך פיתוח דפורמציה בקצבים שונים. אחד עלול לעוות במהירות בהתחלה ואז להתייצב, בעוד שאחר יכול להמשיך לצבור דפורמציה באופן עקבי יותר. העקומה עוזרת להבחין בתגובות אלו ויכולה להנחות חקירה נוספת.

יציבות דינמית וקצב חריצים

נהלי מעקב אחר גלגלים מסוימים מדווחים על יציבות דינמית, המתבטאת בדרך כלל כמספר מעברי הגלגלים או מחזורי הטעינה הקשורים ליחידה של שינוי עומק השחלה על פני מרווח מוגדר. לפי השיטה הרלוונטית, ערך יציבות דינמית גבוה יותר מעיד בדרך כלל על עיוות איטי יותר במהלך אותו מרווח.

החישוב המדויק, המרווח, היחידות ודרישות הדיווח תלויים בהליך הבדיקה. מהנדסים לא צריכים להניח שכל מכונת מעקב אחר גלגלים מחשבת יציבות דינמית באותו אופן. שיטות מסוימות מדגישות את עומק השחלה במספר מוגדר של מעברים, בעוד שאחרות משתמשות בקצבי דפורמציה או פרמטרים נוספים של עקומה.

לדוגמה, מידע המוצר TPCT-5A באתר של Tianpeng מתאר בדיקת גלגלים חוזרים עם מרחק תזוזה של 230 ± 10 מ"מ, מהירות של 42 ± 1 מחזורים לדקה, ולחץ מגע נומינלי של 0.7 ± 0.05 MPa. אלו הם פרמטרים ספציפיים לדגם, לא דרישות אוניברסליות לכל מבחן מעקב אחר גלגלים. השיטה הרלוונטית ותצורת המכשיר בפועל חייבות לקבוע כיצד תוצאות מחושבות ומדווחות.

השוואת אינדיקטורים למעקב אחר גלגל מפתח

הכלל המרכזי הוא פשוט: השווה כמו עם כמו. תוצאה מספרית צריכה להיות תמיד מלווה בשיטת הבדיקה, הטמפרטורה, פרטי הכנת הדגימה, תנאי הטעינה והנקודה שבה התוצאה הוערכה.

באילו שיטות מעקב אחר גלגלים משתמשים, וכיצד הם שונים?

מעקב אחר גלגלים אינו הליך אוניברסלי יחיד. שיטות שונות משתמשות בתצורות ציוד שונות, סידורי דגימות, סביבות בדיקה ומחווני דיווח. מהנדסים צריכים לבחור שיטה בהתאם למפרט הפרויקט ולשאלת הביצועים הנחקרת.

EN 12697-22 בדיקת מעקב אחר גלגלים

השיטה האירופיתEN 12697-22:2020+A1:2023, תערובות ביטומניות - שיטות בדיקה - חלק 22: מעקב אחר גלגליםמתאר נהלים להערכת הרגישות של חומרים ביטומניים לעיוות תחת עומס. הוא כולל גישות של מכשיר קטן, גדול וגדול במיוחד, עם מיזוג דגימות וסידורי בדיקה בהתאם לתצורה שנבחרה.

על המהנדסים לזהות את קטגוריית המכשיר ואת הנוהל הרלוונטי לפני הכנת דגימות. מידות הדגימה, סביבת המיזוג, טמפרטורת הבדיקה, תנועת הגלגל ודרישות הדיווח צריכים לפעול לפי השיטה הרלוונטית ומפרט הפרויקט. אין להתייחס לתוצאה מתצורה אחת כניתנת להחלפה ישירה עם תוצאה מתצורה אחרת, פשוט משום ששתי הבדיקות משתמשות בגלגל נע.

Tianpeng מספקת מכשירי מעקב אחר גלגלים לבדיקת תערובת אספלט. בעת בחירת מכשיר, על המעבדות לוודא באיזה הליך בדיקה תומך הדגם הספציפי והאם מחזיק הדגימה שלו, סידור הטעינה, בקרת הטמפרטורה וטווח המדידה עומדים בשיטה הנדרשת.

בדיקת מעקב אחר גלגלים של המבורג

מבחן מעקב הגלגלים של המבורג מעריך עיוות של תערובת האספלט תחת עומס חוזר בסביבת מים מבוקרת טמפרטורה. בנוסף לחריצים, השיטה יכולה לעזור לחקור את הרגישות לנזק הקשור ללחות, כולל הפשטה, כאשר תנאי הבדיקה ומאפייני התערובת הופכים את המנגנון הזה לרלוונטי.

עקומת דפורמציה של המבורג עשויה להראות שינוי בשיפוע הקשור להתפתחות נזקים הקשורים ללחות. נקודת הטיית הפשטה, כאשר היא מוגדרת על ידי הנוהל הרלוונטי, יכולה לספק ראיות נוספות לגבי התנהגות התערובת. עם זאת, אין לפרש זאת במנותק כהוכחה מוחלטת למנגנון כשל מסוים.

הAASHTO T 324השיטה קשורה לבדיקת מעקב אחר גלגלי המבורג. מעבדות צריכות להתייעץ עם התקן הנוכחי ודרישות הפרויקט עבור ההליך המדויק, ההתניה, משך הבדיקה וקריטריוני הדיווח. אין להשוות תוצאות מבדיקת המבורג על בסיס מים ישירות לתוצאות מעקב אחר גלגל יבש מבלי לקחת בחשבון את סביבות הבדיקה השונות.

בחירת שיטה לשאלת ההנדסה

כיצד מהנדסים יכולים להשתמש בתוצאות מעקב אחר גלגלים בעיצוב מיקס ובקרת איכות?

הערך המעשי של בדיקות מעקב אחר גלגלים טמון באופן שבו מהנדסים מחברים את התוצאות להחלטות התכנון ולאיכות הבנייה. דוח בדיקה לא צריך רק לציין אם תערובת עברה סף. זה גם צריך לספק מספיק מידע כדי להסביר מה נבדק והאם הממצאים תומכים ביישום המיועד.

השוואת תערובות אספלט מועמדים

במהלך תכנון התערובת, מהנדסים יכולים לבדוק תכשירים מועמדים באותם תנאים שצוינו כדי לקבוע אילו מראה עמידות טובה יותר לעיוות קבוע. ההשוואה עשויה לסייע בהערכת ההשפעה המשולבת של מבנה מצרפי, מאפיינים של קלסר ומאפיינים נפחיים.

תערובת עם תוצאה חיובית של מעקב אחר גלגלים אינה אוטומטית תערובת המדרכה הכוללת הטובה ביותר. יש לשקול עמידות בפני חריצים לצד דרישות ביצועים רלוונטיות אחרות, כגון עמידות בפני עייפות, רגישות לסדקים, עמידות וביצועי לחות. אופטימיזציה של נכס אחד מבלי להתחשב באחרים יכולה לייצר עיצוב לא מאוזן.

חקירת הפקה וביצועי שטח

כאשר תערובת ייצור מייצרת תוצאה בלתי צפויה של מעקב אחר גלגלים, השלב הבא הוא לחקור את החומר ולבדוק רשומות במקום לייחס מיד את התוצאה למרכיב בודד. על המהנדסים לסקור את מקור המדגם, אצוות הייצור, תכולת הקלסר, דירוג המצטבר, חללי האוויר, היסטוריית הדחיסה ורשומות המיזוג.

עבור חקירות בשטח, יש לשקול תוצאות של מעקב אחר גלגלים לצד טמפרטורת המדרכה, עומס תנועה, גיאומטריית השחלה הנצפית, עובי השכבה ותנאי הניקוז. אם דגימת המעבדה מתפקדת היטב אך המדרכה עדיין מפתחת חריצים חמורים, הסברים אפשריים כוללים דחיסה לא מספקת של השדה, עיוות מבני מתחת לאספלט, שונות בנייה או תנאי העמסה שאינם מיוצגים על ידי בדיקת המעבדה.

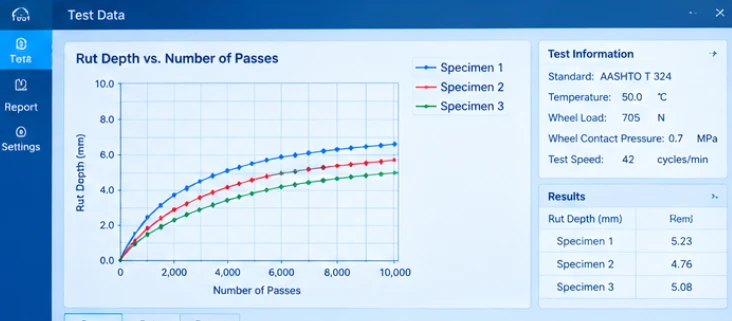

עקומת העיוות עוזרת למהנדסים להשוות את ההתנהגות של דגימות אספלט לאורך הבדיקה. דוח שימושי צריך לשמור את תנאי הבדיקה ופרטי הדגימה לצד התוצאות הנמדדות.

בניית נוהל בדיקת מעבדה אמין

השוואות מהימנות דורשות הכנה עקבית של דגימה, כיול ואימות של מערכת המדידה, בקרת טמפרטורה יציבה והגדרות בדיקה מתועדות. על המעבדות לבדוק את הגלגל ומחזיק הדגימה, לאשר שמדידות התזוזה פועלות כהלכה, ולוודא שהדגימה ממוקמת היטב לפני הבדיקה.

דגימות משוכפלות חשובות כאשר התוצאה היא בלתי צפויה או קרובה למגבלת קבלת הפרויקט. אם התוצאות השכפולות שונות באופן מהותי, על המעבדה לבחון את צפיפות הדגימה, מידות, מיזוג, הכנת פני השטח ותפעול הציוד לפני הסקת מסקנות. דיווח על הממוצע מבלי לחקור שינויים חריגים עשוי להסתיר בעיית הכנה או מדידה.

מעבדות צריכות גם להבחין בין התאמת המוצר לבין התאמת הבדיקה. עבור ציוד שהוצא לשוק האירופי, פקיד הנציבות האירופיתהנחיות לסימון CEמסביר את חובות סימון CE עבור מוצרים המכוסים בחקיקה החלה באיחוד האירופי. סימון CE אינו תחליף לבדיקה האם מכשיר עומד בדרישות הטכניות של שיטת מעקב גלגלים מסוימת.

סיכום והמלצות

בדיקת מעקב אחר גלגלים מספקת דרך מבוקרת להעריך את ההתנגדות לחריצים של תערובות אספלט על ידי מדידת עיוות קבוע תחת עומס גלגלים חוזר. עומק השחלה, קצב העיוות, יציבות דינמית במידת האפשר, ועקומת העיוות הכוללת תורמים כל אחד מידע שימושי, אך אין לפרש אף אחד ללא תנאי הבדיקה הרלוונטיים.

לקבלת החלטות מהימנות, על המהנדסים לבחור את השיטה הנדרשת בפרויקט, להכין דגימות באופן עקבי, לשמור על תנאי הטמפרטורה והטעינה ולתעד את הליך הבדיקה המלא. כמו כן, עליהם להימנע מהשוואת תוצאות משיטות שונות כאילו האינדיקטורים היו שווים. והכי חשוב, תוצאות מעקב אחר גלגלים צריכות לתמוך ולא להחליף שיקול דעת הנדסי שמתחשב בתכנון תערובת, דחיסות שדה, תנועה, לחות ומבנה המדרכה.

של טיאנפנגציוד לבדיקת אספלטהקטגוריה מספקת נקודת מוצא למעבדות הבודקות אפשרויות לבדיקת אספלט. לפני הרכישה, אשר את התקן הנדרש, ממדי הדגימה, טווח הטמפרטורה, תצורת הטעינה, יכולת רישום הנתונים ותמיכה לאחר המכירה עבור היישום המיועד.

למידע נוסף על המוצר, מפרטים טכניים או ייעוץ מומחים על ציוד בדיקת האספלט המתקדם שלנו, אנא צור קשר עם צוות המומחים שלנו עוד היום בכתובתז'ואוז'ו טיאנפנג.

שאלות נפוצות (שאלות נפוצות)

1. מה מבחן מעקב גלגל אומר למהנדסים על אספלט?

זה מראה כיצד דגימת אספלט צוברת עיוות קבוע תחת עומס גלגלים חוזר ונשנה בתנאים שצוינו. מהנדסים משתמשים בעקומת העומק והעיוות שנוצרו כדי להשוות בין תערובות ולהעריך את הרגישות לחריצים.

2. האם עומק חריץ קטן יותר אומר תמיד תערובת אספלט טובה יותר?

עומק חריץ קטן יותר מעיד בדרך כלל על עמידות טובה יותר בפני דפורמציה כאשר תנאי הבדיקה שווים. היא אינה קובעת כי התערובת עדיפה בכל קטגוריית ביצועים, כי יש לקחת בחשבון גם עמידות בפני סדקים, ביצועי לחות, עמידות ודרישות אחרות.

3. מהי יציבות דינמית במבחן מעקב אחר גלגלים?

בשיטות המשתמשות במדד זה, יציבות דינמית מבטאת את מספר מעברי הגלגלים או מחזורי הטעינה הקשורים ליחידה של שינוי עומק השחלה על פני מרווח מוגדר. ערך גבוה יותר מצביע בדרך כלל על עיוות איטי יותר בתנאי הבדיקה המוגדרים. החישוב המדויק חייב לפעול לפי השיטה שנבחרה.

4. מה ההבדל בין מעקב אחר גלגלים קונבנציונלי לבדיקות המבורג?

נהלי מעקב גלגלים קונבנציונליים מעריכים בדרך כלל עיוות בתנאי טעינה וטמפרטורה מוגדרים, לעתים קרובות עם דגימות ממוזגות בהתאם לשיטה. בדיקות המבורג משתמשות בסביבת מים מבוקרת טמפרטורה ויכולות לספק מידע הן על עיוות והן על רגישות לנזק הקשור ללחות. התוצאות אינן ניתנות להחלפה ישירות.

5. האם תוצאות מעקב אחר גלגל יכולות לחזות את חיי השירות המדויקים של כביש?

לא. הבדיקה מספקת ראיות השוואתיות לביצועים בתנאי מעבדה מבוקרים, ולא חיזוי מדויק של חיי המדרכה. הביצועים בפועל תלויים גם בתנועה, באקלים, בדחיסות השדה, במבנה המדרכה, בניקוז, באיכות הבנייה ובתחזוקה.
