כיצד עיצוב תערובות אספלט ומאפייני החומר משפיעים על חיתוך?

השחלות במדרכות האספלט מושפעות מאוד מהאופן שבו הקלסר, האגרגטים, ההדרגה וחלל האוויר פועלים יחד תחת עומסי גלגלים חוזרים ונשנים וטמפרטורות גבוהות. תכנון מתאים של תערובת אספלט חייב לספק עמידות מספקת לעיוות גזירה מבלי לוותר על עמידות, יכולת עבודה או עמידות בפני סדקים.

מאמר זה מסביר כיצד מאפיינים של קלסר, מבנה מצרפי, תכולת אספלט ונפחי תערובת משפיעים על ביצועי החריכה. הוא גם מתאר בדיקות מעבדה מעשיות והחלטות תערובות, שבהן מהנדסים יכולים להשתמש כדי לזהות חולשות לפני הנחת אספלט על כביש עמוס בכבדות.

מדוע עיצוב תערובות אספלט קובע את עמידות בפני חריצים

חור באספלט הוא העיוות הקבוע המתפתח בנתיבי הגלגלים כאשר התנועה מעמיסה שוב ושוב את המדרכה. דפורמציה מסוימת נובעת מצפיפות נוספת של תערובת האספלט לאחר הבנייה, בעוד דפורמציה אחרת מתרחשת כאשר התערובת מתגזלת ונעה לרוחב תחת עומסי גלגלים. במקרים מסוימים, שכבות האספלט אינן המקור העיקרי לבעיה: שכבות בסיס חלשות או רגישות ללחות יכולות גם הן לתרום לשקעים על פני השטח.

הנקודה ההנדסית המרכזית היא שתכנון תערובת האספלט משפיע הן על המבנה הראשוני של המדרכה והן על האופן שבו מבנה זה מגיב לתנועה לאורך זמן. תערובת עשויה לעמוד במפרט החומר הבסיסי אך עדיין מתפקדת בצורה גרועה אם השלד המצטבר שלה אינו יציב, הקלסר שלה רך מדי לטמפרטורת השירות, או חללי האוויר הדחוסים שלה נמצאים מחוץ לטווח המיועד.

לכן תכנון מוצלח מאזן בין מספר משתנים המקיימים אינטראקציה במקום למקסם תכונה אחת. קלסר קשיח יותר עשוי לשפר את ההתנגדות לטמפרטורות גבוהות, אך קשיחות יתר עלולה ליצור חששות לעבודה או פיצוח בטמפרטורה נמוכה. הדרגתיות צפופה עשויה לסייע בהשגת חדירות נמוכה, אך סידור חלקיקים לא מתאים יכול להפחית את ההשתלבות המצטברת. הגדלת תכולת הקלסר עשויה לשפר את הציפוי והעמידות עד שעודפי קלסר יתחילו לשמן את מבנה המצרף ולהגביר את העיוות.

כיצד מאפיינים של קלסר אספלט משפיעים על חיקוי

קשיחות בטמפרטורה גבוהה ועמידות בפני עיוות קבוע

קלסר האספלט הוא ויסקו-אלסטי: התגובה שלו תלויה בטמפרטורה, משך הטעינה ובמאפייני החומר של הקלסר. בטמפרטורות גבוהות יותר של המדרכה, הקלסר בדרך כלל הופך רך יותר, והתערובת עלולה להיות רגישה יותר לעיוותים תחת כלי רכב כבדים שנעים לאט או עוצרים לעתים קרובות.

עם זאת, קשיחות קלסר לבדה אינה יכולה לחזות את ביצועי החריצים של התערובת המוגמרת. השלד המצטבר נושא חלק ניכר מהעומס המופעל, בעוד שהקלסר והמסטיק מספקים לכידות ומסייעים בשמירה על המבנה. קלסר קשיח יחסית אינו יכול לפצות באופן מלא על אגרגטים מעוגלים, הדרגה ירודה או תערובת לא יציבה.

עבור פרויקטים עם נפחי משאיות גבוהים, נתיבי אוטובוס, צמתים, אזורי טעינה או תנועה איטית, על המהנדסים לבחון את טמפרטורת המדרכה הצפויה ואת תנאי הטעינה בפועל בעת בחירת קלסר. דרישות ביצועים של טמפרטורות גבוהות צריכות לשקף את האקלים העיצובי ואת התעבורה במקום פשוט לבחור את החומר הזמין הקשה ביותר.

יש לפרש חדירה, נקודת ריכוך וגמישות ביחד

מבחני קלסר מסורתיים נשארים שימושיים לזיהוי חומרים, בדיקות עקביות ובקרת איכות. חדירה מציינת את העקביות היחסית של קלסר בתנאי בדיקה שצוינו. נקודת הריכוך מספקת אינדיקציה השוואתית לטמפרטורה שבה הקלסר מגיע למצב מוגדר של ריכוך במבחן הטבעת והכדור. גמישות מודדת את יכולתה של דגימת קלסר להתארך בתנאים שצוינו.

מאפיינים אלה עונים על שאלות שונות. ערך חדירה נמוך יותר מצביע לרוב על קלסר קשה יותר בתנאי הבדיקה, בעוד שנקודת ריכוך גבוהה יותר יכולה להעיד על עמידות רבה יותר לריכוך. אף אחת מהתוצאות, כשלעצמה, לא מוכיחה שתערובת האספלט השלמה תתנגד לחריצים.

גמישות גם דורשת פרשנות זהירה. קלסר שיכול להימתח במידה ניכרת אינו אוטומטית קלסר בעל עמידות גבוהה בפני חריצים. גמישות מתייחסת לעיוות לפני קרע תחת הליך בדיקה מסוים, בעוד שחיטוב תלוי בעמידות התערובת למתח קבוע שהצטבר תחת עומס חוזר.

תוכנית מעשית של בקרת איכות צריכה להשוות את תוצאות הבדיקה הללו עם מפרט הקלסר, תיעוד הספק, עיצוב התערובת ותנאי השטח. אם הקלסר עובר את מבחני הקבלה הבסיסיים שלו, אך המדרכה עדיין מפתחת חריצים, החקירה צריכה להתרחב למבנה המצטבר, תכולת הקלסר, הדחיסה והתנהגות התערובת המושלמת.

מעבדות המבצעות בדיקות קלסרים קונבנציונליות יכולות לחקור את המכשירים הזמיניםציוד לבדיקת אספלט, בחירת הציוד על פי שיטות הבדיקה הנדרשות ומפרטי הפרויקט.

מבחני עקביות של קלסר מסייעים לאמת את מאפייני החומר, אך אין להתייחס אליהם כתחזיות עצמאיות של חור בתערובת האספלט.

הזדקנות ושינוי קלסר יכולים לשנות את הביצועים לטווח ארוך

קלסר אספלט משתנה במהלך ייצור, הובלה, סלילה ושירות. הזדקנות קצרת טווח במהלך הערבוב וההצבה יכולה להגביר את קשיחות הקלסר, בעוד שחמצון לטווח ארוך יותר יכול להפוך את הקלסר ליותר ויותר קשה ועלול להיות שביר יותר. ההשפעה על השחיקה אינה תמיד פשוטה: קשיחות רבה יותר עשויה להפחית דפורמציה בטמפרטורות גבוהות, אך הזדקנות מוגזמת עלולה לסכן את עמידות הסדקים והעמידות.

קלסרים שעברו שינוי פולימרי עשויים לשפר התאוששות אלסטית והתנהגות בטמפרטורה גבוהה כאשר הפורמולה מתאימה ליישום המיועד. התועלת האמיתית שלהם תלויה בסוג הפולימר, המינון, התאימות, יציבות האחסון והאינטראקציה בין קלסר לצבירה.

לצורך רכש וקבלת מעבדה, על המהנדסים לוודא שדרגת הקלסר שצוינה וסוג השינוי תואמים את דרישות הפרויקט. כאשר צוין קלסר שונה, התיעוד צריך לזהות את החומר שסופק ואת דרישות הבדיקה הרלוונטיות. תווית מוצר לבדה אינה עדות מספקת לביצועים.

כיצד הדרגתיות מצטברת וצורת החלקיקים משפיעים על החרדה

נעילה מצטברת מספקת את השלד נושא העומס של התערובת

אגרגטים מהווים את המסגרת המבנית של רוב תערובות האספלט. תחת טעינת גלגלים, חלקיקים מסודרים היטב מעבירים עומסים דרך נקודות מגע וחיכוך. שלד יציב מגביל את יכולתם של חלקיקים להסתובב, להחליק ולהתארגן מחדש תחת לחץ חוזר.

אגרגט זוויתי בעל מרקם מחוספס מציע בדרך כלל חיבור טוב יותר מאשר חלקיקים מעוגלים וחלקים כאשר גורמים אחרים ניתנים להשוואה. צורת החלקיקים, מרקם פני השטח, חוזק ועמידות בפני ריסוק כולם משפיעים על האופן שבו השלד המצטבר מתנהג במהלך הדחיסה והשירות. חלקיקים חלשים עלולים להישבר במהלך טיפול, דחיסה או עומס תנועה, לשנות את ההדרגתיות וליצור קנס נוסף.

תערובת עם מגע בלתי מספק של אגרגט גס עשויה להיות תלויה במידה רבה מדי במסטיק העשיר בחומר קלסר לצורך יציבות. כאשר הקלסר מתרכך בטמפרטורות גבוהות, התערובת עלולה להיות פגיעה יותר לעיוות גזירה. זו הסיבה שקלסר איכותי לא יכול לפצות על מבנה אגרגט לא מתאים.

יש להעריך את ההדרגה כהפצה מלאה

הדרגה מתארת ​​את הפרופורציות של חלקיקים מצטברים העוברים בגדלים שונים של מסננת. זה משפיע על אריזה, מגע מצטבר, מבנה ריק, ביקוש לקלסרים ויכולת עבודה. שינוי בשיעור החלקיקים הגסים, הביניים או העדינים יכול לשנות את האופן שבו התערובת נדחסת ונושאת עומסי תנועה.

תערובת עם יותר מדי חלקיקים עדינים עלולה לפתח מבנה שבו חלקיקי אגרגט גס לא מחוברים מספיק. לעומת זאת, הדרגה גסה מדי או מבוקרת בצורה גרועה עלולה להקשות על מיקום ודחיסה אחידים. הדרגה המתאימה תלויה בסוג התערובת, גודל המצטבר המקסימלי הנומינלי, עובי השכבה, מאפייני הקלסר ומפרט הפרויקט.

מהנדסים צריכים לסקור את ניתוח המסננת המלא במקום להתמקד בתוצאת מסננת אחת. כמו כן, עליהם לבדוק את השונות במלאי המצטבר ולוודא שדרגת הייצור נשארת בנוסחה המאושרת של תמהיל העבודה. אפילו תכנון מאושר במעבדה יכול להפוך לא יציב אם המפעל מייצר הדרגתיות שונה מהותית.

עבור איכות מצטברת, צורת חלקיקים ובדיקות דירוג, מעבדות יכולות גם להתייחסציוד לבדיקת סלע ומצטברבעת בחירת מכשירים לדרישות הבדיקה שלהם.

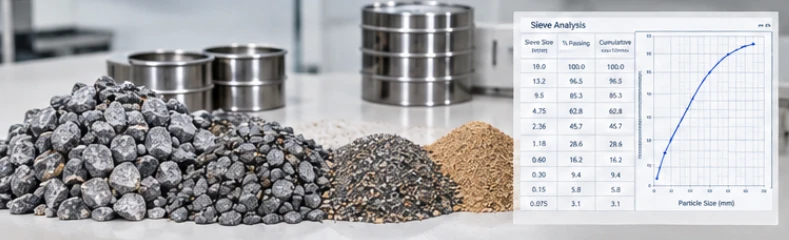

הדרגה משפיעה על אריזה ומגע של חלקיקים. שינויים קטנים בפרופורציות המצטברות יכולים לשנות את הביקוש של קלסר, יכולת הדחיסה וההתנגדות לעיוות גזירה.

איכות המצטבר משפיעה על העמידות של המבנה הנושא את העומס

חוזק מצטבר, עמידות בפני שחיקה, צורת חלקיקים וניקיון כולם חשובים. זיהום מוגזם של אבק או חימר עלול להפריע לציפוי קלסר יעיל ולשנות את ההתנהגות של ממשק המצרף-קלסר. צבר חלש יכול להתפרק במהלך הייצור או תחת תעבורה, ולשנות את התפלגות גודל החלקיקים המקורית.

כאשר המקורות המצטברים משתנים, על המעבדה לבדוק דגימות מייצגות משרשרת האספקה ​​בפועל במקום להסתמך לחלוטין על תוצאות היסטוריות. שינויים בפנים המחצבה, הגדרות ריסוק או מיזוג מאגרים יכולים להשפיע על החומר הנכנס למפעל האספלט.

תוכן אספלט, חללי אוויר ודחיסה: האיזון הנפחי הקריטי

תכולת קלסר מופרזת עלולה להחליש את יציבות התערובת

תכולת הקלסר משפיעה על הציפוי, הלכידות, העמידות וכמות המסטיק בין חלקיקים מצטברים. אם תכולת הקלסר נמוכה מדי, התערובת עשויה להיות בעלת ציפוי לקוי ולהיות רגיש יותר להתקלפות, נזקי לחות וסדקים. אם תכולת הקלסר גבוהה מדי, התערובת עלולה לאבד חיכוך פנימי ולהיות רגיש יותר לעיוותים, במיוחד בטמפרטורות גבוהות.

מערכת היחסים היא כלל לא פשוט שפחות קלסר פירושו תמיד עמידות טובה יותר לחריצים. תערובת רזה מדי עלולה להתדרדר במהירות ולאבד את השלמות המצטברת. המטרה היא לבסס תוכן קלסר העונה על הדרישות הנפחיות וצרכי ​​העמידות הרלוונטיים תוך שמירה על שלד מצטבר יציב.

על המהנדסים לאמת את תכולת הקלסר בפועל מול נוסחת תמהיל העבודה המאושרת ולחקור סטיות מתמשכות. שינוי בספיגה או בהדרגה של המצרפים עשוי גם לשנות את הקלסר היעיל הזמין לציפוי וקשירת החלקיקים, גם כאשר אחוז הקושר הכולל נראה ללא שינוי.

חללי אוויר ודחיסת השדה חייבים להיות נשלטים יחד

חללי אוויר מייצגים את נפח האוויר בתערובת אספלט דחוסה ביחס לנפח הכולל שלה. אם התערובת לא דחוסה מספיק במהלך הבנייה, התנועה עשויה להמשיך ולצפיף אותה לאחר הפתיחה, וליצור שקעים קבועים בשבילי הגלגלים. זהו מנגנון אחד של חור ויש להבחין בו מזרימת גזירה לרוחב.

חללי אוויר נמוכים מאוד יכולים גם להיות בעייתיים. תחת טמפרטורות גבוהות ועומס תנועה, תערובת עם שטח ריק לא מספיק עלולה להפוך לפגיעה יותר לתזוזה או דימום אם המבנה הקושר והמצרף אינם מאוזנים כראוי. לפיכך, טווח היעד חייב להיות בהתאם לשיטת התמהיל המתאימה ולמפרט הפרויקט.

צפיפות דגימות מעבדה היא רק חלק מהתמונה. דחיסה בשדה תלויה בטמפרטורת התערובת, זמן האספקה, דפוס הגלגול, עובי ההרמה, סוג הרולר והזמן הזמין לפני שהתערובת מתקררת. עיצוב צליל עלול להיכשל כאשר צוות הריצוף אינו יכול להשיג את הצפיפות הנדרשת באופן עקבי.

השתמש בנתונים נפחיים כדי לאבחן את החולשה בפועל

הטבלה הבאה מסכמת כיצד יש לפרש משתני מפתח במהלך סקירת עיצוב תמהיל. מגבלות קבלה מספריות צריכות לבוא תמיד ממפרט הפרויקט השולט ולא מערך אוניברסלי.

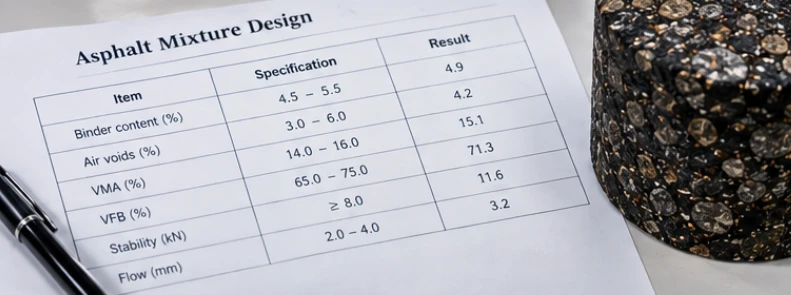

נתונים נפחיים עוזרים למהנדסים לזהות אם תערובת פתוחה מדי, צפופה מדי או מאוזנת בצורה גרועה. הפרשנות צריכה תמיד לשקול את המפרט הרלוונטי ואת מצב השדה הנצפה.

זרימת עבודה מעשית במעבדה לשיפור עמידות בפני חריצים

התחל עם אימות חומרים לפני שינוי נוסחת התערובת

כאשר תערובת מראה סימנים של חוסר יציבות, הצעד הראשון צריך להיות לאשר שהחומרים שנבדקו מייצגים את אלה המשמשים בייצור. על המהנדסים לבדוק את רישומי הקלסר והאצווה, מקור והדרגתיות מצטברים, חששות ללחות או זיהום, וכל שינוי אחרון בנוסחת התמהיל של העבודה.

לצורך בדיקת קלסרים, המעבדה עשויה להשתמש בבדיקת חדירה, נקודת ריכוך וגמישות כאשר אלה נדרשים על פי מפרט הפרויקט. בודק נקודות ריכוך יכול לעזור להשוות את העקביות התרמית של דגימות קלסרים, אך הוא אינו יכול לקבוע באופן עצמאי את ביצועי החריכה של תערובת מוגמרת.

חקור את יציבות התערובת במקום להסתמך על תוצאת קלסר אחת

אם מאפייני הקלסר עומדים בדרישות שצוינו, השלב הבא הוא לבחון את השלד המצטבר, תכולת הקלסר, חללי האוויר ומאפייני הדחיסה. השווה את תמהיל המעבדה המאושר עם דגימות המיוצרות על ידי צמחים וליבות שדה, היכן שזמינות. הבדלים בין הדגימות הללו יכולים לחשוף אם הבעיה מקורה בתכנון, ייצור או בנייה.

העדות השימושית ביותר מגיעה משילוב תוצאות. לדוגמה, עיוות מוגזם של נתיב הגלגל יחד עם צפיפות שדה נמוכה עשויים להצביע על צפיפות שלאחר הבנייה. תערובת שהשיגה את צפיפות היעד שלה, אך עדיין מתעוותת תחת עומס בטמפרטורה גבוהה עשויה לדרוש בחינה מדוקדקת יותר של שילוב מצטבר, מאפייני הקושר ויציבות התערובת.

מהנדסים צריכים להימנע משינוי תוכן קלסר או הדרגה מצטברת על בסיס תוצאה אחת. כל התאמה צריכה להיות מוערכת מול הסט המלא של דרישות העיצוב, כולל עמידות, עמידות בפני סדקים, רגישות ללחות ויכולת עבודה.

לצרכי בקרת איכות מעבדה רחבים יותר,ציוד לבדיקת חומריםמספק נקודת התחלה שימושית לסקירת מגוון מכשירי הבדיקה הזמינים עבור חומרי בנייה ומשימות בדיקה שונות.

חבר את ממצאי המעבדה לתצפיות בשטח

המראה וההפצה של השחלה מספקים רמזים אבחוניים חשובים. דפורמציה המרוכזת בשכבות האספלט עשויה לרמז על חוסר יציבות של תערובת, בעוד ששקעים רחבים הכוללים שכבות עמוקות יותר עשויים להעיד על בעיית ביסוס או תשתית. דפוסים אלה אינם סופיים בפני עצמם, ולכן יש לבדוק אותם מול ליבות, מדידות צפיפות, תנאי ניקוז ורישומי בנייה.

לכשלים חוזרים, השווה בין מיקומים מושפעים לקטעים שביצועים טובים בתנועה דומה. השוואה זו יכולה לעזור לבודד הבדלים בחומרים, טמפרטורת הריצוף, הדחיסה, הניקוז או מבנה הריצוף. זה גם מפחית את הסיכון לרשום קלסר יקר יותר כאשר הסיבה האמיתית היא צפיפות שדה ירודה או שכבה בסיסית חלשה.

בחירת ציוד והבטחת איכות למעבדות אספלט

בעת רכישת מכשירי מעבדה, אשר כי הציוד תומך בשיטות הבדיקה הנדרשות, גדלי הדגימות, טווח המדידה, צרכי הכיול והתיעוד. הבחירה הנכונה תלויה בהיקף העבודה של המעבדה ובמפרט הנהוג בשוק שלה. לצרכי מעבדת עזר,ציוד כללייכול להיות גם רלוונטי.

יש לבדוק את סימון ה-CE היכן שרלוונטי למוצר ולחקיקה האירופית הרלוונטית. זהו סימון התאמה, לא תעודת איכות אוניברסלית, ולא כל מכשיר מעבדה נופל בהכרח תחת חקיקה המחייבת סימון CE. היצרנים אחראים לקבוע אילו דרישות חלות ולהשלמת הליכי ההתאמה הרלוונטיים. התייעצו עםההנחיות הרשמיות של הנציבות האירופית לסימון CEלמידע נוסף.

סיכום והמלצות

בקרת חורים יעילה מתחילה בעיצוב תערובת אספלט מאוזנת, לא רק מקלסר קשיח יותר או מפרט חומר גבוה יותר. תכונות הקוסר משפיעות על התנהגות בטמפרטורות גבוהות, אך נעילה מצטברת, הדרגה, תכולת קלסר, חללי אוויר ודחיסת שדה קובעים כיצד התערובת מתפקדת כמבנה שלם.

עבור צוותי פרויקט, הגישה המעשית ביותר היא לאמת חומרים נכנסים, לשלוט בנוסחה המאושרת של תמהיל העבודה, להשוות תוצאות מעבדה עם צפיפות שדה ותצפיות הליבה, ולחקור את השכבה האחראית למעשה לדפורמציה. כל התאמת תערובת צריכה לשמר את האיזון בין עמידות בפני חריצים, עמידות בפני סדקים, עמידות ויכולת בנייה.

למידע נוסף על המוצר, מפרטים טכניים או ייעוץ מומחים על ציוד בדיקת האספלט המתקדם שלנו, אנא צור קשר עם צוות המומחים שלנו עוד היום בכתובתwww.testmould.net.

שאלות נפוצות (שאלות נפוצות)

1. האם קלסר אספלט קשיח יותר משפר תמיד את עמידות בפני חריצים?

לא. קלסר קשיח יותר עשוי לשפר את העמידות בפני דפורמציה בתנאים מסוימים, אך החתך תלוי גם בהשתלבות מצטברת, הדרגה, תכולת קלסר, דחיסה וטמפרטורת המדרכה. קשיחות יתר עלולה להגביר את הסיכון לסדקים או ליצור קשיי בנייה, ולכן בחירת הקלסר צריכה לשקף את עיצוב המדרכה המלא.

2. אילו תכונות אגרגטיות חשובות ביותר לעמידות בפני חריצים?

זוויתיות מצטברת, מרקם פני השטח, חוזק החלקיקים, הדרגתיות ועמידות בפני התמוטטות כולם חשובים. מאפיינים אלה משפיעים על נעילת החלקיקים ועל יכולתה של התערובת להתנגד לעיוות גזירה תחת עומסי גלגלים חוזרים.

3. האם אספלט עם חללי אוויר גבוהים יכול לפתח חריצים?

כֵּן. אם דחיסת השדה אינה מספקת, התנועה עלולה לצפיפות נוספת של התערובת, וליצור שקעים קבועים בנתיבי הגלגלים. עם זאת, רוטב יכול להתרחש גם בתערובת דחוסה היטב אם המבנה המצטבר או מערכת הקוסר-מסטיק אינם יציבים.

4. האם נקודת הריכוך מספיקה כדי להעריך את ביצועי החריכה של קלסר?

לא. נקודת ריכוך היא מבחן תכונה קונבנציונלית שימושית, אך היא אינה מתארת ​​במלואה את תגובת הקלסר תחת טעינת תעבורה חוזרת או מנבאת את הביצועים של התערובת השלמה. יש לפרש אותו לצד בדיקות קלסר נדרשות אחרות וראיות ברמת התערובת.

5. מה צריכים מהנדסים לבדוק קודם כאשר כביש שנסלל לאחרונה מפתח תולים?

סקור את צפיפות השדה, רישומי הריצוף והגלגול, טמפרטורת התערובת, הדרגת הייצור, תכולת הקלסר ונוסחת התמהיל המאושרת. בדוק את תבנית החריצים, ובמידת הצורך, קח ליבות כדי לקבוע אם העיוות מרוכז בשכבות האספלט או משתרע לתוך מבנה המדרכה הבסיסי.
