כיצד יכולים מהנדסים לזהות את הגורמים לחריצים במדרכה?

השחלה במדרכה היא פגם פני השטח הנראה לעין, אך הסיבה הבסיסית שלו עשויה להיות בתערובת האספלט, דחיסה לא מספקת, עיוות יתר בתנועה חוזרת או חולשה במבנה הריצוף הבסיסי. אבחון אמין מחייב מהנדסים לשלב מדידות פני השטח, חקירת שכבת המדרכה, דגימת חומרים ותוצאות מעבדה במקום לבחור שיטת תיקון על סמך המראה בלבד.

מאמר זה מסביר כיצד להבחין בין המנגנונים העיקריים של חריגים במדרכה, לארגן חקירה מעשית באתר ולפרש עדויות בשטח ובמעבדה. כמו כן, הוא בוחן כיצד ציוד לפרופיל כביש, מדידות סטיית המדרכה ובדיקות חומר ממוקדות יכולים לעזור למהנדסים לזהות את מקור העיוות ולבחור פעולה מתקנת מתאימה.

מהם הגורמים העיקריים לחריצים במדרכה?

חור במדרכה הוא העיוות הקבוע המתפתח בנתיבי הגלגלים של כביש תחת עומס תנועה חוזר. למרות שהשקעים שנוצרו עשויים להיראות דומים, המנגנונים האחראים להם יכולים להיות שונים באופן מהותי. חריץ המוגבל למשטח האספלט עשוי להעיד על חוסר יציבות של התערובת, בעוד דפורמציה המשתרעת לתוך שכבות המדרכה התחתונות עשוי להצביע על חולשה מבנית או תמיכה לא מספקת.

אבחון נכון מתחיל בהפרדת הסימפטום הנראה למנגנון המייצר אותו. על המהנדסים לקבוע אם העיוות מקורו בעיקר בשכבות האספלט, בבסיס הגרגירי או בתת הבסיס, או בתת הקרקע. יותר ממנגנון אחד יכול לפעול בו-זמנית, במיוחד בכבישים עם תנועה כבדה החשופים לטמפרטורות גבוהות ולחות.

הבחנה בין דפורמציה של תערובת אספלט לבין חיתוך מבני

דפורמציה של תערובת האספלט מתרחשת כאשר החומר אינו יכול לעמוד כראוי בפני מתחי לחיצה וגזירה חוזרים ונשנים. בטמפרטורות גבוהות של המדרכה, תערובת לא יציבה עלולה לצבור עומס קבוע כשכלי רכב כבדים עוברים מעליה. תכולת קלסר מופרזת, מבנה מצרפי לא מתאים, עמידות פנימית לא מספקת לגזירה או שילוב של גורמים אלו עשויים לתרום לבעיה.

חריגים מבניים מתפתחים כאשר שכבות המדרכה התומכות מתעוותות תחת תנועה. חומרים גרגירים חלשים או רגישים ללחות עלולים להתגבש או להיחלץ, בעוד שמתחתית רכה עלולה לצבור בהדרגה עיוות קבוע. במקרים אלו, חידוש הכביש מבלי לטפל בחולשה הבסיסית יכולה לגרום לחזרה מהירה יחסית של התלם.

מדוע צורת רוט ומיקום חשובים

הגיאומטריה וההתפלגות של השחלות מספקות את הרמזים הראשונים לגבי הסיבה לה. שקעים עמוקים וצרים יחסית בשבילי הגלגלים עשויים להעיד על דפורמציה מקומית, אבל הם לא מוכיחים שתערובת האספלט לבדה אחראית. שקעים אורכיים המשתרעים על פני מרחקים משמעותיים, התיישבות לא סדירה או עיוות הקשורים לסדקים עשויים להצדיק חקירה מבנית רחבה יותר.

המהנדסים צריכים גם לבחון האם החריגה מתרחשת ליד צמתים, נתיבי טיפוס, תחנות אוטובוס, אזורי טעינה או מקומות אחרים שבהם כלי רכב בולמים, מאיצים, מסתובבים או נשארים נייחים. אזורים אלו חווים שילובים שונים של עומס ולחץ גזירה ממסלולי ריצה רגילים. השוואת אזורים מושפעים לחלקים סמוכים החשופים למזג אוויר דומה אך לתנאי תנועה שונים עוזרת לצמצם את הסיבות האפשריות.

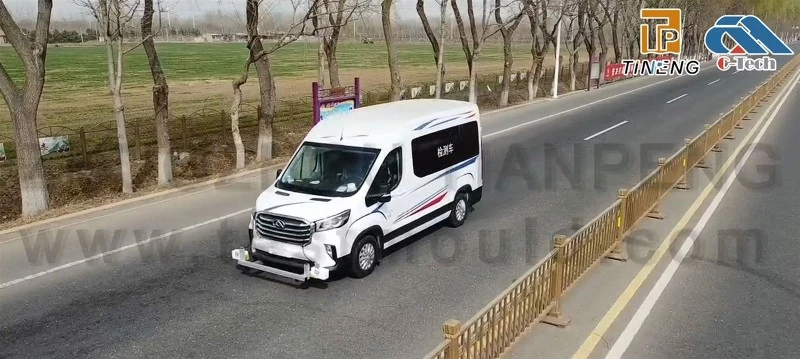

פרופיל משטח מדויק חושף עומק, רוחב והמשכיות אורכית. מדידות אלו מספקות קו בסיס שניתן לחזור עליו להשוואת עיוות המדרכה לאורך זמן.

כיצד מהנדסים צריכים לערוך חקירת חריגים במדרכה?

חקירה שימושית עוקבת אחר רצף: תיעוד הפגם, מדוד את הגיאומטריה שלו, זיהוי שכבות המדרכה המושפעות ובדוק את החומרים הרלוונטיים ביותר. גישה זו מפחיתה את הסיכון לאיסוף כמויות גדולות של נתונים שאינם עונים על השאלה ההנדסית.

שלב 1 - מפה עומק, רוחב והיקף

לפני בחירת בדיקות, על המהנדסים לקבוע את המיקום, החומרה וההפצה של העיוות. שיטת מדידת עומק מיושרת ומכוילת יכולה לספק מדידות בסיסיות, בעוד שפרופיל משטחי כביש או מערכת מדידת קטעי מדרכה בלייזר יכולים לתפוס פרופיל מקיף יותר.

יש לבצע מדידות בשרשראות עקביות ובמצבים רוחביים. עבור כל קטע מייצג, רשום את עומק החריץ, רוחב החריצים, מיקום הנתיב, מצב המדרכה, ונוכחות של סדקים, דחיפה, בעיות ניקוז או טלאים. חזור על מדידות במקומות מסומנים במידת האפשר, מכיוון שהבדלים במיקום המדידה יכולים להיות בטעות בשינויים במצב המדרכה.

לעתים נדירות מספיקה קריאה אחת של עומק השחלה המקסימלי. הפרופיל הממוצע, צורת השקע והשונות בין שבילי הגלגל יכולים לחשוף אם הפגם הוא מקומי או חלק מתבנית דפורמציה רחבה יותר.

שלב 2 - השווה את מצב פני השטח עם תנועה וניקוז

יש לפרש תצפיות בשטח לצד תנאי תנועה. עומסי סרן כבדים, כלי רכב שנעים לאט, בלימות תכופות ותנועה מתועלת יכולים להגביר את הצטברות העומס הקבוע. טמפרטורות גבוהות של המדרכה עלולות להגביר את העיוות בתערובות אספלט רגישות, בעוד שניקוז לקוי עלול להחליש את השכבות הבלתי קשורות ואת התשתית.

לפיכך על החקירה לתעד את כיוון התנועה, תנאי הטעינה משוערים, טמפרטורת המדרכה, היכן שרלוונטי, היסטוריית גשמים או ריבוי מים, מצב הניקוז והיסטוריית תחזוקה. אם השחלות מתרכזות בנתיב אוטובוס או ליד צומת מסומן, דפוס הטעינה עשוי להיות חשוב כמו תכונות החומר.

שלב 3 - הערכת האם העיוות משתרע מתחת לפני השטח

פרופיל משטח מזהה היכן מתרחש דפורמציה, אך אינו יכול לקבוע באופן עצמאי איזו שכבה נכשלה. מהנדסים זקוקים לראיות ממבנה המדרכה כדי להבחין בין בעיה בשכבת אספלט לבין התיישבות עמוקה יותר.

בהתאם לכביש ולרישומים הזמינים, זה עשוי לכלול סקירת עובי בנייה, בחינת קצוות מדרכה חשופים, השגת ליבות ממוקדות או ביצוע בדיקות מבניות. דגימות ליבה יכולות לחשוף עובי שכבה, הפרדה, דה למינציה ושינויים גלויים בתערובת האספלט. עם זאת, ליבה מייצגת רק שטח קטן, ולכן יש להשוות את ממצאיה למיקומים אחרים במקום להתייחס אליהם כהוכחה לתנאים על פני קטע דרך שלם.

אילו בדיקות שדה ותוצאות מעבדה עוזרות לזהות את הסיבה?

שיטות חקירה שונות עונות על שאלות שונות. מדידות פני השטח מכמתות את הפגם; בדיקות מבניות מעריכות את תגובת מערכת המדרכה; ובדיקות מעבדה עוזרות לקבוע אם לחומרים המשוחזרים יש תכונות התואמות את הכשל שנצפה.

שימוש בפרופילי שטח כדי לכמת את הפגם

פרופיל כביש או מערכת קטעי מדרכה בלייזר יכולים לעזור למהנדסים להשוות את אותו קטע דרך לאורך זמן. כאשר המדידות נאספות באופן עקבי, הפרופילים המתקבלים יכולים להראות אם החרדה מתקדמת, האם העיוות מרוכז בנתיב גלגל אחד, והאם תיקון החזיר את גיאומטריית פני השטח המיועדת.

עבור רשתות כבישים גדולות יותר, פרופיל דיגיטלי יכול גם לשפר את העקביות בין צוותי הסקר ולעזור לתעדף מקטעים לחקירה נוספת. של טיאנפנגציוד כלליהקטגוריה מספקת נקודת מוצא לחקר מכשירי בדיקה ומדידה כלליים; על המהנדסים לאשר את יכולת המדידה של המכשיר הספציפי ואת היישום המיועד לפני בחירתו לסקר מדרכה.

שימוש במדידות סטיה כדי לחקור חולשה מבנית

בדיקת סטיית המדרכה מודדת כיצד המדרכה מגיבה לעומס המופעל. תגובה גדולה יחסית עשויה להעיד על קיבולת מבנית לא מספקת, אך אין זו, כשלעצמה, אבחנה סופית של חור בתשתית או בבסיס. עובי המדרכה, הטמפרטורה, תצורת העמסה ומצבן של שכבות בודדות משפיעים כולם על התגובה הנמדדת.

כאשר העדויות מצביעות על חולשה מבנית, על המהנדסים לשלב נתוני סטייה עם רישומי בניית מדרכה, מידע על עובי השכבה, תצפיות ניקוז וחקירת חומר ממוקדת. גישה משולבת זו ניתנת להגנה יותר מאשר הקצאת הפגם לשכבה מסוימת על סמך מדידה אחת.

בחירת בדיקות מעבדה המתייחסות להשערה ספציפית

יש לבחור בדיקות מעבדה כדי לענות על שאלה מוגדרת. אם מהנדסים חושדים שלתערובת האספלט יש עמידות לא מספקת לעיוות קבוע, הם עשויים להעריך דגימות תערובת משוחזרות או מייצגות באמצעות מבחן ביצועים מתאים בתנאים מבוקרים. אם החשש הוא תכולת קלסר מופרזת או מבנה מצרפי שונה, ניתוח הרכב יכול לעזור לקבוע אם החומר שונה מעיצוב התערובת המאושר.

ההבחנה חשובה: תערובת יכולה לעמוד בדרישות ההרכב שלה, אך עדיין להפגין ביצועים גרועים בשילוב בפועל של טמפרטורה, טעינה ותנאי שדה. לעומת זאת, תוצאת מעבדה המעידה על תערובת רגישה אינה מוכיחה אוטומטית כי היא הסיבה היחידה לתל קיים. האבחנה החזקה ביותר היא זו שבה ממצאי מעבדה, תצפיות בשטח ועדויות מבניות תומכות באותו הסבר.

של טיאנפנגציוד לבדיקת אספלטהטווח מכסה בדיקות מעבדה של אספלט וחומרים ביטומניים. על המהנדסים לבחור מכשירים בהתאם למנגנון החשד לכשל, שיטת הבדיקה הרלוונטית והראיות הנדרשות לחקירה.

כיצד מהנדסים יכולים לפרש את העדויות ולבחור את התיקון הנכון?

מטרת האבחון אינה רק לסווג ליקוי. זה לזהות התערבות שמתייחסת למנגנון האחראי לדפורמציה. המסגרת הבאה מחברת בין תצפיות אופייניות לשלב החקירה הבא.

הימנעות מאבחון שגוי במהלך תכנון תיקון

אם העיוות מוגבל לשכבת אספלט פגומה והמבנה התומך נשאר הולם, כרסום והחלפה עשויים להיות מתאימים, בכפוף לתכנון הפרויקט ולהערכת המצב. אם השכבות הבסיסיות מתעוותות, סביר להניח ששכבת משטח לבדה תספק פתרון עמיד. ייתכן שיהיה צורך לטפל קודם בשכבות המושפעות, בתנאי הניקוז וביכולת נשיאת העומס.

המהנדסים צריכים גם להבחין בין חריגים לבין פגמי משטח קשורים. דחיפה עשויה לייצר רכסים מוגבהים לצד אזור מעוות, בעוד שחיקה של פני השטח יכולה להפחית את החומר ליד החלק העליון ללא אותו מנגנון עיוות בסיס. סדקים עשויים ללוות כשל מבני, אך נוכחותו אינה מזהה באופן עצמאי את מקור החריצים.

רשומת החלטה מעשית צריכה לציין את העדויות שנצפו, את המנגנון הסביר ביותר, הסברים חלופיים שנחשבו, בדיקות נוספות הנדרשות, והסיבה לתיקון שנבחר. זה יוצר בסיס שניתן לעקוב אחר החלטות הנדסיות ומקל על ההערכה אם התיקון עבד.

אימות האבחון לאחר תיקון

הערכה שלאחר התיקון צריכה להשתמש באותה שיטת מדידה או שיטת מדידה דומה שהופעלה במהלך הסקר הראשוני. מהנדסים יכולים להשוות בין פרופילי תרשים, לבדוק את המשטח המתוקן ולפקח אם עיוות חוזר תחת תנועת שירות. כאשר הבעיה המקורית כללה חולשה מבנית, יש להשלים מדידות פני השטח על ידי הערכת מעקב מתאימה.

רכישת ציוד דורשת גם בדיקות טכניות ורגולטוריות מתאימות. עבור מוצרים המוכנסים לשוק האזור הכלכלי האירופי, של הנציבות האירופיתהנחיות רשמיות לסימון CEמסביר את חובות ההתאמה של היצרן עבור מוצרים המכוסים בחקיקה החלה באיחוד האירופי. אין לפרש את סימון CE כהוכחה לכך שמכשיר מסוים מתאים לכל חקירת מדרכה או שתוצאות הבדיקה שלו עומדות אוטומטית בדרישות הטכניות של הפרויקט.

סיכום והמלצות

זיהוי הגורמים לחריצים במדרכה דורש חקירה מובנית ולא בדיקה בודדת או שיפוט ויזואלי. מהנדסים צריכים תחילה לכמת את עיוות פני השטח, ולאחר מכן להשוות את מיקומו ודפוסו עם עומס תנועה, טמפרטורה, ניקוז ותחזוקה. עליהם לחקור את שכבות המדרכה במידת הצורך ולבחור בדיקות מעבדה המתייחסות ישירות למנגנון החשד לכשל.

המסקנות המהימנות ביותר מגיעות מהסכמה בין קווי ראיה עצמאיים. פרופילי פני השטח קובעים את הצורה וההיקף של הבעיה; מדידות מבניות עוזרות להעריך את תגובת המדרכה; ובדיקות חומר מעריכות האם האספלט או השכבות התומכות מציגות מאפיינים התואמים את הנזק שנצפה. תהליך המבוסס על ראיות זה עוזר להימנע מהתחדשות לא יעילה, מפחית את הסיכון להישנות בטרם עת ותומך בהחלטות תחזוקה ברות הגנה.

עבור צוותי הנדסה שמתכננים חקירת מדרכה, העדיפות המעשית היא הגדרת השאלה לפני בחירת הציוד. של טיאנפנגציוד לבדיקת חומריםוציוד לבדיקת קרקעקטגוריות עשויות להיות רלוונטיות גם כאשר החקירה משתרעת מעבר למאפייני תערובת האספלט לחומרים תומכים.

למידע נוסף על המוצר, מפרטים טכניים או ייעוץ מומחים על ציוד בדיקת האספלט המתקדם שלנו, אנא צור קשר עם צוות המומחים שלנו עוד היום בכתובתZhuohzhou Tianpeng.

שאלות נפוצות (שאלות נפוצות)

1. מהו השלב הראשון בזיהוי הגורם לחריצים במדרכה?

השלב הראשון הוא לתעד ולמדוד את החריצים באופן שיטתי. על המהנדסים לרשום את העומק, הרוחב, המיקום, היקפו והליקויים הנלווים, ולאחר מכן להשוות את התצפיות עם דפוסי תנועה, תנאי ניקוז ורישומי בניית מדרכה זמינים.

2. האם בדיקה חזותית לבדה יכולה לקבוע את הסיבה לחריצים במדרכה?

לא. בדיקה חזותית מסייעת לזהות דפוסים ומנגנונים אפשריים, אך שקעים דומים יכולים לנבוע מעיוות של תערובת האספלט, דחיסה לא מספקת או עיוות במבנה הריצוף הבסיסי. לעתים קרובות יש צורך במדידות נוספות ובדיקות ממוקדות.

3. כיצד יכולים המהנדסים לקבוע אם מקורו של השחלה בשכבת האספלט או בתשתית?

הם צריכים לשלב מדידות של פרופיל פני השטח עם עדויות לגבי עובי השכבה, מצב הליבה, תגובה מבנית, ניקוז ותכונות החומרים הרלוונטיים. אין להתייחס לאף תצפית או בדיקה בודדת כאל מכרעת מבלי להתחשב במבנה המדרכה ובתנאי האתר.

4. אילו בדיקות מעבדה מועילות לחקירת חור באספלט?

הבדיקות המתאימות תלויות במנגנון החשוד. בדיקות הרכב האספלט יכולות להעריך את תכולת הקלסר ומאפייני המצטבר, בעוד שבדיקות ביצועים מתאימות של תערובת יכולות להעריך עמידות בפני דפורמציה קבועה. אם יש חשד לחולשה מבנית עמוקה יותר, בדיקת השכבות התומכות עשויה להיות חשובה יותר מאשר בדיקת תערובת האספלט בלבד.

5. מדוע חור במדרכה יכול לחזור לאחר חידוש פני השטח?

חרקים עלולים לחזור כאשר התיקון מתייחס למראה פני השטח אך לא בגורם הבסיסי. אם שכבות הריצוף התחתונות נשארות חלשות, בעיות ניקוז נמשכות, או שהתערובת החלופית אינה מתאימה לתנאי התנועה והטמפרטורה, עלול להתפתח שוב עיוות. אבחנה הנתמכת בראיות שדה ומעבדה מסייעת להפחית סיכון זה.
